中国ROHS检测仪

简要描述:

中国ROHS检测仪RoHS是由欧盟立法制定的一项强制性标准,它的全称是《关于限制在电子电器设备中使用某些有害成分的指令》(Restriction of Hazardous Substances)。该标准已于2006年7月1日开始正式实施,主要用于规范电子电气产品的材料及工艺标准,使之更加有利于人体健康及环境保护。该标准的目的在于消除电机电子产品中的铅、汞、镉、六价铬、多溴联苯和多溴联苯醚共6项物质

RoHS是由欧盟立法制定的一项强制性标准,它的全称是《关于限制在电子电器设备中使用某些有害成分的指令》(Restriction of Hazardous Substances)。该标准已于2006年7月1日开始正式实施,主要用于规范电子电气产品的材料及工艺标准,使之更加有利于人体健康及环境保护。该标准的目的在于消除电机电子产品中的铅、汞、镉、六价铬、多溴联苯和多溴联苯醚共6项物质,并重点规定了铅的含量不能超过0.1%。新指令2011/65/EU(RoHS 2.0)以取代2002/95/EC(RoHS) 新指令将于2011年7月21日生效。就RoHS2.0与RoHS进行比较,其主要更改如下:
     1.将原先WEEE指令的附录I和IA新增为RoHS的两个附录。
     2.自2014年1月1日到2017年1月1日,逐步将医疗设备和监控设备纳入RoHS的管制范围。
     3.制造商需在产品上市销售之前制订EC符合性声明并加贴CE标志,且在电子电气产品上市之后,必须保留相关技术文件和EC符合性声明至少十年。
     4.如果附录III中列举的物质(如HBCDD、DEHP、BBP和DBP等)因使用对人体健康或环境造成无法承受的危害,则将依据REACH法规第69至72条的规定进行评估,进一步将此物质列入附录IV的限用物质。而RoHS要求中的主要测试物质如下表:

限制物质

限制含量

汞 (Hg)

100ppm

六价铬 (Cr VI)

1000ppm

镉 (Cd)

100ppm

铅 (Pb)

1000ppm

多溴联苯 (PBBs)

1000ppm

多溴联苯醚 (PBDEs)

1000ppm



     《电子信息产品中有毒有害物质的检测方法》(以下简称《检测方法》,标准号为 SJ/T 11365-2006)对RoHS要求中有害元素测试方法给予了限定。其中X射线荧光光谱法(XRF)作为一种快捷、方便的方法被制定为快速筛选方法。使用X射线荧光光谱法(XRF)可对铅(Pb)、汞(Hg)、镉(Cd)、铬(Cr)以及溴(Br)五种元素的相应标准样品进行精确测试。可是基于 XRF的原理所获得的结果只是元素的含量,也就是说如果这种筛选测试得到铬(Cr)或溴(Br)的含量,即使他们超标也并不能代表有害物质(Cr VI)与阻燃剂PBB和PBDE)超标,这个测试结果(指含有)只是含有相应有害物质的必要条件而并非充分条件。这也就是限值表中没有这两种有害物质不合格的限值判断依据的原因。

RoHS适用行业

一、大型家用电器:
大型制冷器具、冰箱、冷冻箱、其它用于食品制冷、保鲜和储存的大型器具等。
二、小型家用电器:
真空吸尘器、地毯清扫机、其它清洁器具、用于缝纫、编织及其它织物加工的器具等。
三、信息和通讯设备:
中央数据处理器、个人计算机、打印机、复印设备、电气电子打字机、台式和袖珍计算器等。
四、消费类产品:
收音机、电视机、录象机、录音机、高保真录音机、功放机、音乐仪器、其他记录或复制声音、图象的产品或设备。
五、照明设备:
荧光灯具(家用的照明设备除外)、直型荧光灯、紧凑型荧光灯、高亮度放电灯等。
六、电气电子工具:
电钻、电锯、缝纫机,对木材、金属或其它材料进行车削、铣、砂磨、研磨、锯削、切割、剪切、钻孔、冲孔、折叠、弯曲或
类似加工的设备等。
七、玩具、休闲和运动设备:
电动火车或赛车、手持电子游戏机、电子游戏机、用于骑自行车、潜水、跑步、划船等的测算装置;带有电子或电气元件的运动设备。
八、医用设备(被植入或被感染的产品除外):
放射治疗设备、心脏用设备、透视装置、肺呼吸机、核医疗设备等。
九、监测和控制仪器:
烟雾探测器、发热调节器、温控器、家用或实验室设备用测量、称重或调节器具、工业安装(如在控制板上)中所用的其它监控仪器。
十、自动售卖机:
热饮料自动售卖机、瓶装或罐装热饮料或冷饮料自动售卖机、固体产品自动售卖机、钱票自动售卖机、所有自动送出各类产品的器具。
说明:目前第八 、九类医用设备、监测和控制仪器暂不受RoHS指令限制、但是医疗设备和监控设备及其零部件自2014年7月22日起应符合RoHS2.0标准要求。

有害物质用途列举:

一、镉的主要用途

名称

主要用途

连接材料,表面处理(电镀),镍镉电池

镉合金

低熔点焊接, 保险丝

氧化镉

颜料,碱性电池,化学合成材料

氯化镉

电镀液, 聚氯乙烯(PVC) 的稳定剂

硫化镉

颜料, 半导体受光元件,油漆,墨水

硝酸镉,四水硝酸镉

玻璃和陶瓷的着色剂,照相胶片用乳化剂,以及分析试剂,也用于制造其他镉盐和氧化镉、催化剂、电池和含镉药剂等。

硫酸镉

镍镉电池

硬脂酸镉

聚氯乙烯(PVC)塑料的耐熟耐光透明稳定剂,高级橡胶制品和薄膜的光滑剂和透明软化剂

















EDX 9000 X荧光光谱仪

     更准确的检测结果是天瑞人坚持不懈的追求,同时天瑞人还时刻牢记为客户提供更优质的服务。全新开发研制的EDX 9000ROHS检测仪正是秉承了这一理念。它不仅继承了天瑞仪器EDX系列准确、快速、无损、直观及环保五大特点,采用分析仪器行业的极速探测器技术(X-SDD)可将测试时间降低到1秒。同时EDX 9000还采用了天瑞仪器产品精密的定位系统,可实现图像联动控制,多点连续测试。新增加电动开发的样品腔使操作更加方便,全新设计自动样品平台让准确检测得到保证。

性能优势

快—1秒钟出结果
采用行业的极速探测器技术——(X-SDD)分辨率低至125eV
优势:探测面积大(面积达25mm2)、单位时间内接受信息多、计数率高分辨率好,探测效率更高,探测信噪比更强,检出限更低
采用行业的数字多道技术
优势:有效提高输出效率,实现超高计数率,保证采集有效计数率可达1000Wcps
采用大功率X光管及先进的准直滤光系统
优势:激发效率更高
光闸系统
优势:样品更换无需关闭高压,提高测试效率与测试精度
精密的定位系统
超高清晰工业摄像头,更清晰的显示测试点
多点测试
2D全自动移动样品台——可实现图像联动控制,多点连续测试
超小样品检测——小可测到0.2毫米
8种准直器、4种滤光片快速切换功能,可根据不同样品进行选择
准直器小可达0.2毫米,针对超小样品可准确聚焦检测
人性化的设计
更安全:X射线联动安全装置——光闸与联动装置互动;仪器外壳与高压使能端相联动
更快捷:多点测试,点哪测哪
预约预热:根据设定时间,仪器可定时开始测试
预约开机预热功能:客户可预约仪器开机时间,同时可以仪器预热并自动检测、校正仪器状态;同时可以实现预约关机,
关机前可设定声光提示

技术参数

测量元素范围:硫(S)~铀(U)
测量时间:1s或以上
检出限:分析检出限可达2ppm,薄可测试0.005μm
含量范围:2ppm~99.9%
稳定性:0.02%
管压:5~50KV
管流:≤1000uA
探测器:X-SDD探测器,分辨率可达125eV
准直器:8种准直器自动切换
滤光片:4种滤光片自由切换
样品观察:高清工业摄像头
环境湿度:≤70%
环境温度:15℃~30℃
电源:交流220V±5V(建议配置交流净化稳压电源)

检测实例

使用EDX 9000仪器对下列样品进行测试,其测试谱图和数据如右图:

样品名称:电路板

电路板样品测试谱图

元素

Cd

Pb

Hg

Cr

Br

As

Sb

Ba

Se

含量

6.1

0

0

12.4

0.3

0

153.2

71.5

0





电子元器件样品测试谱图

有害元素

Cd

Pb

Cr

Br

Hg

As

含量(ppm)

ND

ND

ND

7.9

ND

ND





通过以上实例可知,使用EDX 9000是*可以针对RoHS标准进行精确测试。

SUPER XRF 1050 超级X荧光光谱仪(ROHS检测仪)

     环保是世界的潮流,但是不断出现的环境污染事件,使人们日益关注自身的健康,关注有害元素对人的危害,世界各国都陆续出台了相关控制商品中有害元素含量的法规,而且对有害元素的限制值日渐降低,例如,2006年7月1日实施的欧盟RoHS指令中铅元素限制值是1000ppm,09年实施的美国消费品安全法(简称CPSIA),铅元素限制值降低到90ppm,面对市场需求,秉承“天瑞仪器,无微不至”的精神,采用技术,特别设计了SUPER系列的X荧光光谱仪。

性能优势

*的激发X光源
采用天瑞技术--*的激光X光源、样品激发装置和探测系统,大大提高仪器元素的检测灵敏度,降低检出限。

性能、微量X荧光检出专家
采用*的光路设计和双引擎设计,并结合使用多组滤片和多组光管激发靶材的切换,大大地降低了仪器的信噪比,使该仪器在X荧光设备中具有超低的元素检出限。

大器稳重、准确无损
大样品腔设计,适合于不同大小和形状的样品测试。采用了多重信号的电路处理和滤波技术,使测试更加稳定准确。

自动化程度高、高清摄像头
仪器多组滤片和光路自动切换,自动升降测试盖,高清摄像头辅助。

专业软件
专业软件,特别针对玩具指令检测的应用软件,具有高灵敏度、测试时间短、操作简易、对操作人员限制小的特点。

信噪比增强器
天瑞产品--信噪比增强器(SNE),提高信号处理能力25倍以上。

人性化设计
具有现代化的外观,结构和色彩,上盖电动控制开关,更人性化。

技术参数

元素分析范围:硫(S)~铀(U)
分析含量:0.1ppm~99.9%
重复性:0.1%
稳定性:0.1%
环境温度 :15℃~30℃
电源:交流220V±5V(建议配置交流净化稳压电源)

仪器配置

超锐X光源和一样品激发机构
上盖电动开关的大容量样品腔
可自动切换的准直器,滤光片
高清晰CCD摄像头
Si-PIN探测器
信号检测电子电路
高低压电源
计算机及喷墨打印机
专业X荧光分析软件

检测实例

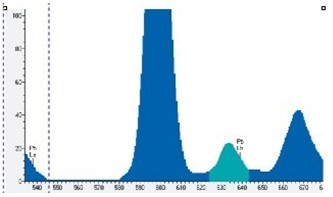

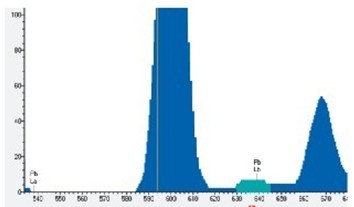

测试塑料中铅的含量谱图对比图

SUPER XRF 1050 超级X荧光光谱仪

普通X荧光光谱仪

      从SUPER XRF 1050超级X荧光光谱仪测试的光谱图和普通X荧光光谱仪的对比中,可以明显看出,SUPER XRF 1050的光谱图中,元素能量峰与背景噪声比明显高于普通X荧光仪,说明SUPER XRF 1050各元素检出强度和检出限明显要好于普通X荧光光谱仪,且更加适用于RoHS行业的应用。

EDX1800BS X荧光光谱仪

      本款仪器主要针对RoHS、有害元素检测、贵金属、全元素分析等方面进行测试。应用新一代的高压电源和X光管,提高产品的可靠性;利用新X光管的大功率提高仪器的测试效率。使仪器的测试范围更广,测试效率更高,使用更智能化。

性能优势

下照式:可满足各种形状样品的测试需求
准直器和滤光片:多种准直器和滤光片的电动切换,满足各种测试方式的应用
移动平台:精细的手动移动平台,方便定位测试点
高分辨率探测器:提高分析的准确性
新一代的高压电源和X光管:性能稳定可靠,高达100W的功率实现更高的测试效率

技术参数

元素分析范围:硫(S)~铀(U)
检出限:1ppm
分析含量:1ppm~99.99%
重复性:0.05%(含量96%以上)
稳定性:0.05%(含量96%以上)
环境温度:15℃~30℃
电源:交流220V±5V,建议配置交流净化稳压电源
能量分辨率:140±5eV
样品腔尺寸:439mm×300mm×50mm
仪器尺寸:550mm×410mm×320mm
仪器重量:45kg

仪器配置

移动样品平台
信噪比增强器
SDD探测器
信号检测电子电路
高低压电源
大功率X光管
计算机及喷墨打印机

检测实例

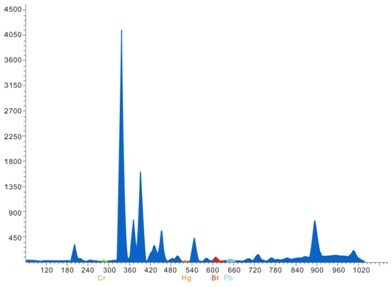

某的测试谱图

EDX1800BX荧光光谱仪

     针对EDX 1800在各个领域的广泛应用,根据优化产品性能和提高安全防护等级的需求,特别设计该款EDX 1800B(ROHS检测仪)。
     应用新一代的高压电源和X光管,提高产品的可靠性;利用新X光管的大功率提高仪器的测试效率。

性能优势

下照式:可满足各种形状样品的测试需求
准直器和滤光片:多种准直器和滤光片的电动切换,满足各种测试方式的应用
移动平台:精细的手动移动平台,方便定位测试点
高分辨率探测器:提高分析的准确性
新一代高压电源和X光管:性能稳定可靠,实现更高的测试效率

技术参数

元素分析范围:硫(S)~铀(U)
检出限:1ppm
分析含量:1ppm~99.99%
重复性:0.1%(含量96%以上)
稳定性:0.1%(含量96%以上)
环境温度:15℃~30℃
电源:交流220V±5V,建议配置交流净化稳压电源
能量分辨率:160±5eV
样品腔尺寸:460mm×298mm×98mm
仪器尺寸:550mm×416mm×333mm
仪器重量:45kg

仪器配置

移动样品平台
信噪比增强器
电制冷Si-PIN探测器
信号检测电子电路
高低压电源
新型X光管
计算机及喷墨打印机

检测实例

某键盘的测试谱图
